小型喷雾干燥机结构,你了解吗
作者:管理员    发布于:2018-12-19 09:50:14    文字:【】【】【
摘要:然后我们在来看小型喷雾干燥机的结构包含哪些,它有加热系统,上料系统,喷雾系统,巡风分离系统,收集系统,排气系统

要了解小型喷雾干燥机的机构,我先要了解一下它的原理:
是通过压缩机提供的空气经过加热芯,然后热空气把热量传给物料,有加热的空气把物料水分瞬间干燥带走,然后物料经过冷凝和巡风分离收集到收集瓶中,这种干燥机,目前在国内外已普遍使用。然后我们在来看小型喷雾干燥机的结构包含哪些,它有加热系统,上料系统,喷雾系统,巡风分离系统,收集系统,排气系统;

加热系统:在喷雾干燥的过程中,热风循环系统是干燥、收集、蒸汽排出的主要动力和载体,一般加热温度都是在室温到300摄氏度左右,一般正常试验干燥温度都是在200摄氏度左右,这个可以根据具体物料特性,设定温度。

上料系统:一般厂家都是通过蠕动泵进行进料,进料物料一般位流动性液体,物料进料量的多少是靠蠕动泵的转速来控制。

喷雾系统:是物料进入喷嘴后,靠气流压力吹出物料,使得物料在干燥塔内喷雾状态,干燥塔内有高温空气,瞬间干燥物料

旋风分离系统:为靠气流切向引入造成的旋转运动,使具有较大惯性离心力的固体颗粒或液滴甩向外壁面分开,旋风分离器的分离效果:在设计压力和气量条件下,均可除去≥10μm的固体颗粒。在工况点,分离效率为99%

收集系统:经过旋风分离后,干燥后的物料会进入底部的收集瓶,收集瓶正常大小都是500ml左右,

排气系统:在干燥试验的时候会产生尾气,这个在旋风器的上部接入一个排气管,如果是有害气体的话,需要经过过滤后排入大气,一定要注意。

介绍完这些我来看一下机构示意图:

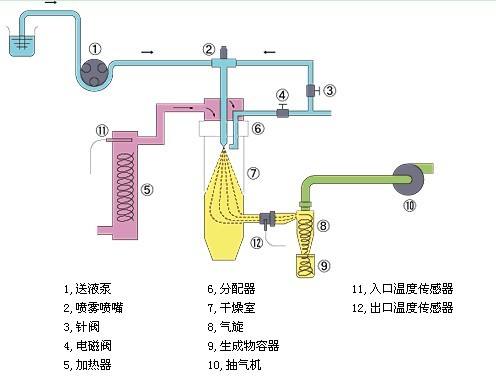

小型喷雾干燥机结构示意图

上述的小型喷雾干燥机是气流式的介绍,采用正压吹入式热风循环系统这是目前市场广泛使用的一种,实验室小型喷雾干燥机其优点为:热风被控制在系统内,无外泄,不会影响实验环境,使实验人员工作在清洁的实验环境中。小型喷雾干燥的实验过程要达到针对某一种物料成功干燥的参数设置和工艺方法。每一个实验参数都是整套工艺方法的组成部分,包括喷嘴的选用,故实验室小型喷雾干燥机生产厂家对于用户的技术指导显得十分重要,友好的技术支持会对用户的实验成功给予极大的帮助。
